Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — FUNDATEC 2025

Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
Código
qg472282
Banca
FUNDATEC
Órgão
GHC-RS
Ano
2025
Nível
Médio
Cargo
Técnico em Eletrônica

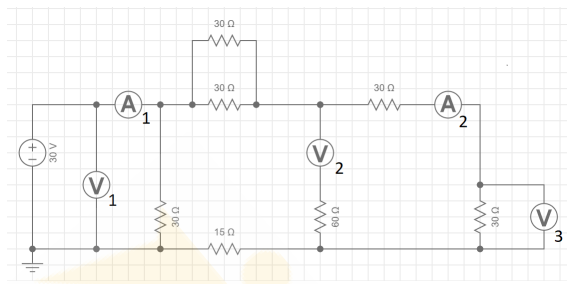

Analise a figura abaixo e identifique o instrumento de medição que está colocado INCORRETAMENTE no circuito.Imagem associada para resolução da questão
  1. AVoltímetro V₁.
  2. BAmperímetro A₁.
  3. CVoltímetro V₂.
  4. DAmperímetro A₂.
  5. EVoltímetro V₃.
Revelar gabarito e comentário

GabaritoC — Voltímetro V₂.
