Questão de Eletrônica — Eletrônica Analógica — FUNDATEC 2025
EletrônicaEletrônica Analógica
- Código
- qg472288
- Banca
- FUNDATEC
- Órgão
- GHC-RS
- Ano
- 2025
- Nível
- Médio
- Cargo
- Técnico em Eletrônica

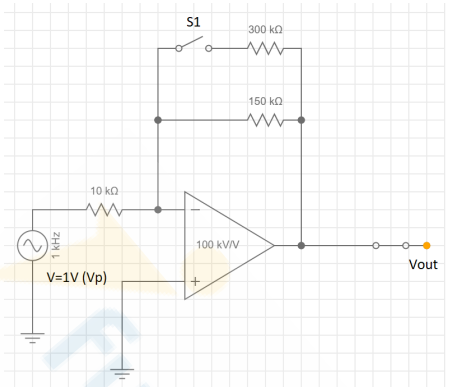

Analise a figura abaixo e determine a saída Vout para as duas situações: chave S1 aberta e chave S1 fechada. Considere o valor da saída Vout em módulo.
- AS1 aberta: Vout = 100 V (Vp) e S1 fechada: Vout = 150 V (Vp).
- BS1 aberta: Vout = 15 V (Vp) e S1 fechada: Vout = 10 V (Vp).
- CS1 aberta: Vout = 10 V (Vp) e S1 fechada: Vout = 15 V (Vp).
- DS1 aberta: Vout = 1 V (Vp) e S1 fechada: Vout = 1,50 V (Vp).
- ES1 aberta: Vout = 150 V (Vp) e S1 fechada: Vout = 100 V (Vp).
