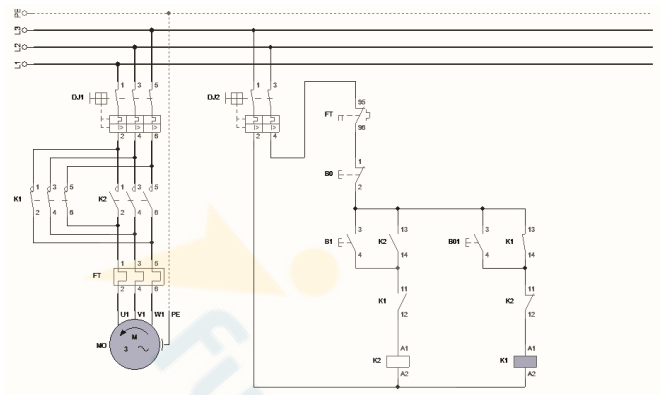

Analise a situação representada nos diagramas de força e controle da figura abaixo e assinale a alternativa correta.
- AO motor não está em funcionamento, e os disjuntores trifásicos DJ1 estão desarmados.
- BO motor não está em funcionamento, e os disjuntores trifásicos DJ2 estão desarmados.
- CA partida do motor ocorre no acionamento do botão B0.
- DO motor está em funcionamento, a contatora K2 está armada e fechando os contatos da chave trifásica K2, rotação no sentido horário.
- EO motor está em funcionamento, a contatora K1 está armada e fechando os contatos da chave trifásica K1, rotação no sentido anti-horário.
