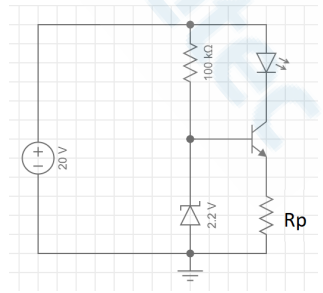

Considerando o circuito a transistor da figura abaixo, determine o valor do resistor Rp para que a corrente no LED seja de aproximadamente 15 mA. Assuma todos os componentes como ideais e que:VBE = 0,7 V. Vz = 2,2 V.
- ARp = 500 Ohms.
- BRp = 400 Ohms.
- CRp = 300 Ohms.
- DRp = 200 Ohms.
- ERp = 100 Ohms.
