Questão de Eletricidade — Instalações Elétricas em Eletricidade — FUNDATEC 2025

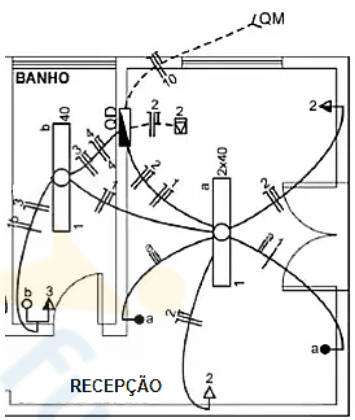

Interprete o diagrama unifilar da figura abaixo e assinale a alternativa INCORRETA.

1. AHá no diagrama uma luminária acionada por chave de três vias (conhecida popularmente como chave hotel).
2. BHá 4 tomadas no diagrama unifilar.
3. CHá duas luminárias no diagrama unifilar.
4. DNão há condutores de terra no diagrama unifilar.
5. EHá 4 circuitos que partem do quadro de distribuição, além do circuito 10, que o alimenta.
