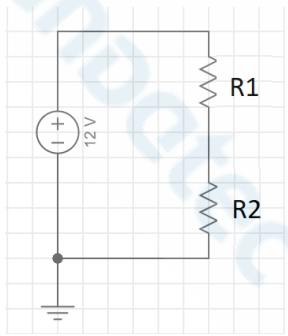

Para o divisor de tensão da figura abaixo, determine a tensão sobre o resistor R1. Assuma valores exatos para os componentes e considere que:R1 = marrom, violeta, marrom – tolerância: dourado R2 = laranja, amarelo, marrom – tolerância: dourado
- AV1 = 2 V.
- BV1 = 4 V.
- CV1 = 6 V.
- DV1 = 8 V.
- EV1 = 12 V.
