Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — FUNDATEC 2025

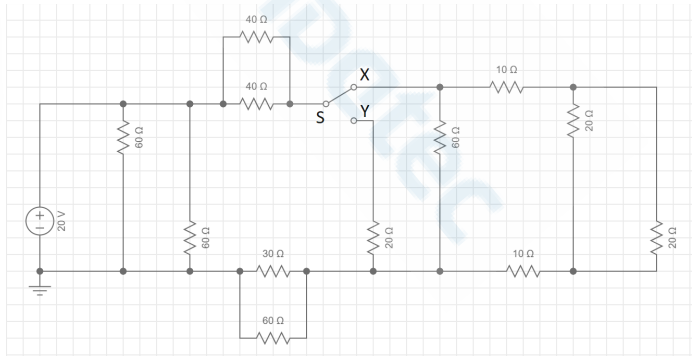

Analise o circuito da figura abaixo e determine a corrente total circulante para as duas posições X (Ix) e Y (Iy) da chave S.

1. AIx = 1 A e Iy = 1 A.
2. BIx = 1 A e Iy = 2 A.
3. CIx = 2 A e Iy = 1 A.
4. DIx = 2 A e Iy = 0,5 A.
5. EIx = 0,5 A e Iy = 1 A.
