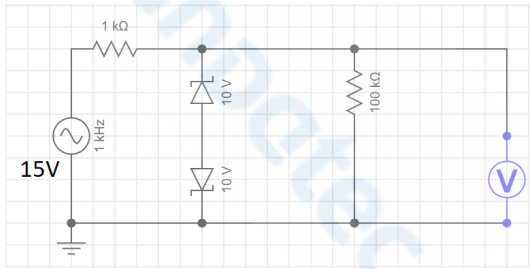

Com base no circuito da figura abaixo, no qual todos os diodos zener Vz = 10 V, determine as leituras máxima e mínima do voltímetro. Assuma comportamento ideal para todos os componentes.
- AVmax = 15 V e Vmin = 0 V.
- BVmax = 15 V e Vmin = -15 V.
- CVmax = 0 V e Vmin = 0 V.
- DVmax = 10 V e Vmin = 0 V.
- EVmax = 10 V e Vmin = -10 V.
