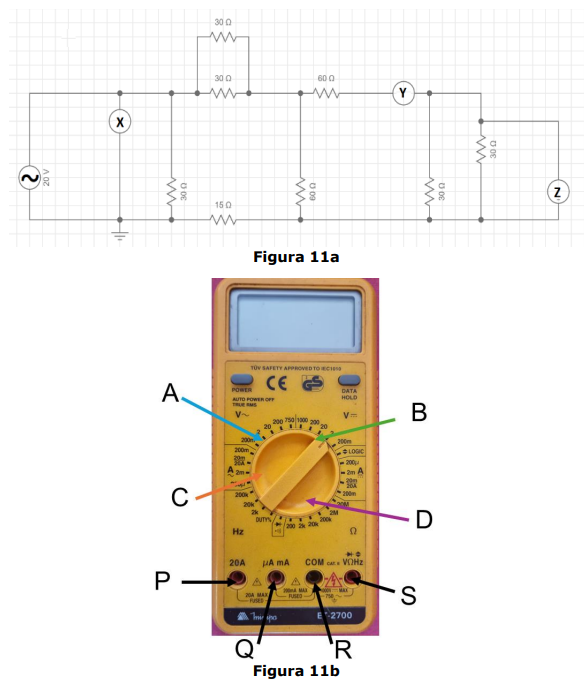

Considerando que a Figura 11a exibe um circuito em que, nas posições X, Y e Z, serão colocados três multímetros iguais aos exibidos na Figura 11b, analise as figuras abaixo:
Assinale a alternativa que apresenta as configurações adequadas para realização das medidas.
Assinale a alternativa que apresenta as configurações adequadas para realização das medidas.- AX: seletor em A, terminal de ponteira preta em R e terminal de ponteira vermelha em S.Y: seletor em C, terminal de ponteira preta em R e terminal de ponteira vermelha em Q.Z: seletor em A, terminal de ponteira preta em R e terminal de ponteira vermelha em S.
- BX: seletor em A, terminal de ponteira preta em R e terminal de ponteira vermelha em S.Y: seletor em A, terminal de ponteira preta em R e terminal de ponteira vermelha em S.Z: seletor em A, terminal de ponteira preta em R e terminal de ponteira vermelha em S.
- CX: seletor em C, terminal de ponteira preta em R e terminal de ponteira vermelha em Q.Y: seletor em C, terminal de ponteira preta em R e terminal de ponteira vermelha em Q.Z: seletor em C, terminal de ponteira preta em R e terminal de ponteira vermelha em Q.
- DX: seletor em C, terminal de ponteira preta em R e terminal de ponteira vermelha em Q.Y: seletor em A, terminal de ponteira preta em R e terminal de ponteira vermelha em S.Z: seletor em C, terminal de ponteira preta em R e terminal de ponteira vermelha em Q.
- EX: seletor em C, terminal de ponteira preta em R e terminal de ponteira vermelha em Q.Y: seletor em C, terminal de ponteira preta em R e terminal de ponteira vermelha em Q.Z: seletor em A, terminal de ponteira preta em R e terminal de ponteira vermelha em S.
