Questão de Engenharia Elétrica — Circuitos Trifásicos em Engenharia Elétrica — FUNDATEC 2025
Engenharia ElétricaCircuitos Trifásicos em Engenharia Elétrica
- Código
- qg472615
- Banca
- FUNDATEC
- Órgão
- IF Farroupilha - RS
- Ano
- 2025
- Nível
- Superior
- Cargo
- Professor EBTT - Engenharia Elétrica

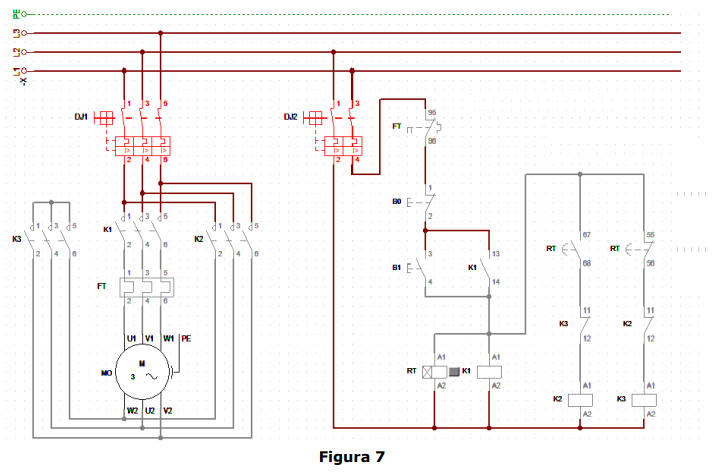

A Figura 7 exibe o diagrama de força e controle de um motor trifásico de 6 terminais na configuração partida estrela-triângulo.
Com base no diagrama, assinale a alternativa correta.
Com base no diagrama, assinale a alternativa correta.- AA partida do motor ocorre com o acionamento do botão B0.
- BA partida do motor ocorre com o acionamento do botão B1.
- CPara partida do motor, os disjuntores DJ1 deverão estar desarmados.
- DA contatora temporizada não é afetada pelo estado do botão B1.
- EA mudança na ligação estrela-triângulo é executada de forma manual por um operador.
