Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDATEC 2025

Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
Código
qg472619
Banca
FUNDATEC
Órgão
IF Farroupilha - RS
Ano
2025
Nível
Superior
Cargo
Professor EBTT - Engenharia Elétrica

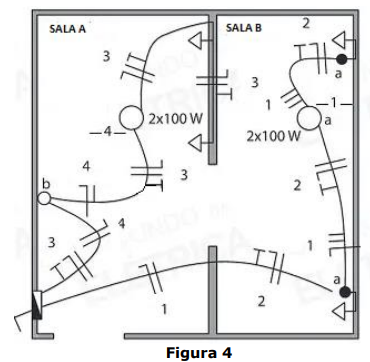

Analise o diagrama da Figura 4 abaixo:Imagem associada para resolução da questãoQual é o adequado dimensionamento dos circuitos?
  1. ACircuito 1: 4 condutores, fase, neutro e 2 terras, todos com seção transversal mínima de 2,5 mm².Circuito 2: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 2,5 mm².Circuito 3: 3 condutores, fase, neutro e retorno, todos com seção transversal mínima de 2,5 mm².Circuito 4: 3 condutores, fase, neutro e retorno, todos com seção transversal mínima de 1,5 mm².
  2. BCircuito 1: 4 condutores, fase, neutro e 2 retornos, todos com seção transversal mínima de 1,5 mm².Circuito 2: 3 condutores, fase, neutro e retorno, todos com seção transversal mínima de 1,5 mm²Circuito 3: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 2,5 mm².Circuito 4: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 2,5 mm².
  3. CCircuito 1: 4 condutores, 2 fases, neutro e retorno, todos com seção transversal mínima de 1,5 mm².Circuito 2: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 2,5 mm²Circuito 3: 3 condutores, fase, neutro e retorno, todos com seção transversal mínima de 2,5 mm².Circuito 4: 3 condutores, terra, neutro e retorno, todos com seção transversal mínima de 1,5 mm².
  4. DCircuito 1: 3 condutores, fase, neutro e retorno, todos com seção transversal mínima de 1,5 mm².Circuito 2: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 1,5 mm².Circuito 3: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 1,5 mm².Circuito 4: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 1,5 mm².
  5. ECircuito 1: 4 condutores, fase, neutro e 2 retornos, todos com seção transversal mínima de 1,5 mm².Circuito 2: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 2,5 mm².Circuito 3: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 2,5 mm².Circuito 4: 3 condutores, fase, neutro e retorno, todos com seção transversal mínima de 1,5 mm².
Revelar gabarito e comentário

GabaritoE — Circuito 1: 4 condutores, fase, neutro e 2 retornos, todos com seção transversal mínima de 1,5 mm² . Circuito 2: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 2,5 mm² . Circuito 3: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 2,5 mm² . Circuito 4: 3 condutores, fase, neutro e retorno, todos com seção transversal mínima de 1,5 mm² .
