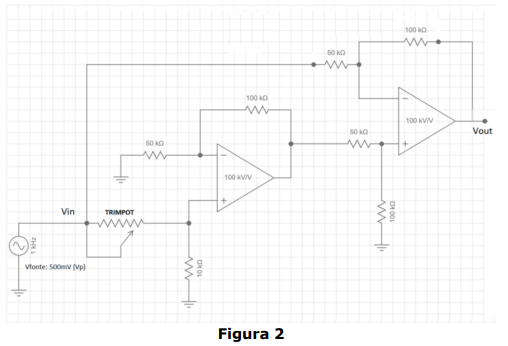

Analise o circuito da Figura 2:
Qual deve ser o valor do ajuste do TRIMPOT para que a saída Vout seja 1 V (Vp)? Considere um comportamento ideal para os amplificadores operacionais.
Qual deve ser o valor do ajuste do TRIMPOT para que a saída Vout seja 1 V (Vp)? Considere um comportamento ideal para os amplificadores operacionais.- A1k Ohms.
- B5k Ohms.
- C10k Ohms.
- D15k Ohms.
- E20k Ohms.
