Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDATEC 2025
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qg473980
- Banca
- FUNDATEC
- Órgão
- IF-RS
- Ano
- 2025
- Nível
- Superior
- Cargo
- Engenheiro - Área: Elétrica

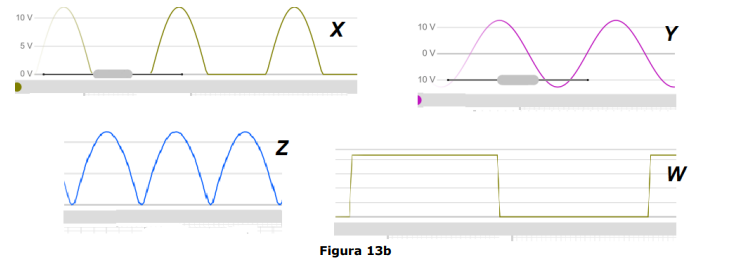

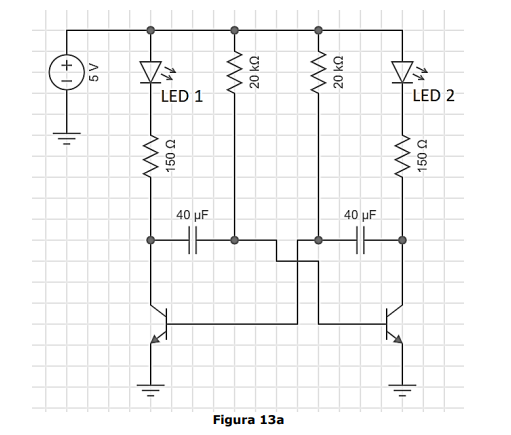

Analise as figuras abaixo, que apresentam um circuito transistorizado (Figura 13a) e possíveis formas de onda (Figura 13b).
Considerando as informações apresentadas, assinale a alternativa que indica a forma de onda da Figura 13b que mais se aproxima do comportamento da corrente no LED 2, apresentado na Figura 13a.
Considerando as informações apresentadas, assinale a alternativa que indica a forma de onda da Figura 13b que mais se aproxima do comportamento da corrente no LED 2, apresentado na Figura 13a.- AX.
- BY.
- CW.
- DZ.
- ENenhuma forma de onda apresentada indica o comportamento da corrente no LED 2.
