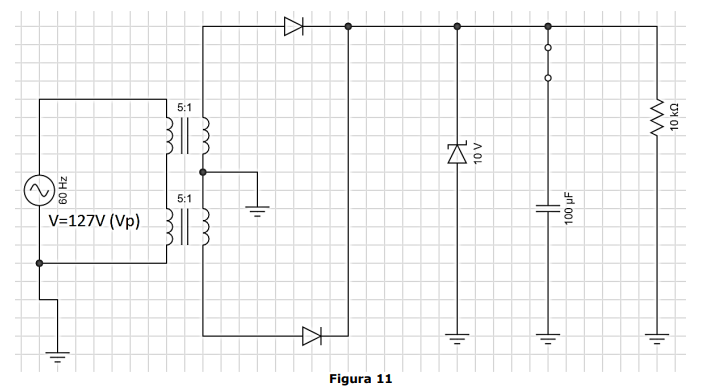

Analise o circuito apresentado na Figura 11 a seguir:
Com base nas informações apresentadas, analise as assertivas a seguir:I. O circuito é de um retificador de meia onda.II. O diodo zener mantém uma tensão constante (Vz = 10 V) na carga R = 10 quilo-ohms de 10 V.III. A tensão na carga de 10 quilo-ohms é do tipo contínua pulsante.IV. O capacitor em paralelo com a carga de 10 quilo-ohms realiza filtragem e redução do ripple, estabilizando a tensão na carga, que permanecerá constante e contínua.Quais estão corretas?
Com base nas informações apresentadas, analise as assertivas a seguir:I. O circuito é de um retificador de meia onda.II. O diodo zener mantém uma tensão constante (Vz = 10 V) na carga R = 10 quilo-ohms de 10 V.III. A tensão na carga de 10 quilo-ohms é do tipo contínua pulsante.IV. O capacitor em paralelo com a carga de 10 quilo-ohms realiza filtragem e redução do ripple, estabilizando a tensão na carga, que permanecerá constante e contínua.Quais estão corretas?- AApenas I.
- BApenas II.
- CApenas III.
- DApenas I e III.
- EApenas II e IV.
