Questão de Engenharia Elétrica — Partida de Motores — FUNDATEC 2025
Engenharia ElétricaPartida de Motores
- Código
- qg473989
- Banca
- FUNDATEC
- Órgão
- IF-RS
- Ano
- 2025
- Nível
- Superior
- Cargo
- Engenheiro - Área: Elétrica

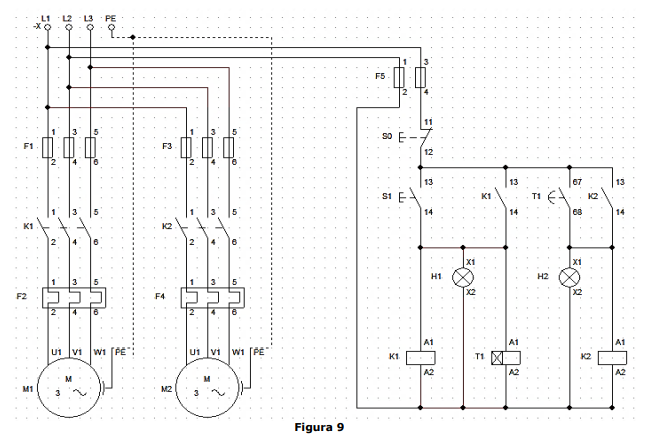

Analise a Figura 9 abaixo, que apresenta os diagramas de força e controle de dois motores M1 e M2:
Sobre os diagramas apresentados, assinale a alternativa correta.
Sobre os diagramas apresentados, assinale a alternativa correta.- AO acionamento do motor M1 é realizado pela chave S0.
- BO acionamento imediato do motor M2 é realizado pela chave S1.
- CO acionamento do motor M2 é realizado somente pelo temporizador T1.
- DO funcionamento da instalação inicia com a partida do motor M2 e, posteriormente, ocorre a partida do motor M1 via temporizador T1.
- EO fechamento da chave S1 inicia a partida do motor M1 e, caso necessário, a partida do motor M2 será feita via chave S0, somente depois de transcorrido o tempo do temporizador T1.
