Questão de Engenharia Elétrica — Circuitos CC — FUNDATEC 2025
Engenharia ElétricaCircuitos CC
- Código
- qg473990
- Banca
- FUNDATEC
- Órgão
- IF-RS
- Ano
- 2025
- Nível
- Superior
- Cargo
- Engenheiro - Área: Elétrica

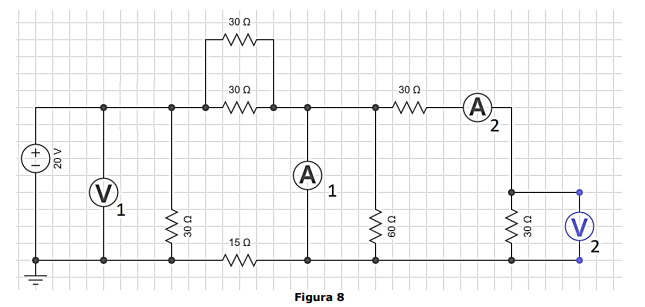

Analise o circuito apresentado na Figura 8 abaixo:
Sabendo-se que a leitura do voltímetro V1 é de 20 V e a leitura do amperímetro A₁ é de 667 mA, determine a leitura do amperímetro A₂e do voltímetro V₂. Considere os instrumentos como ideais.
Sabendo-se que a leitura do voltímetro V1 é de 20 V e a leitura do amperímetro A₁ é de 667 mA, determine a leitura do amperímetro A₂e do voltímetro V₂. Considere os instrumentos como ideais.- AA₂ = 1,33 A; V₂ = 20 V
- BA₂ = 167 mA; V₂ = 5 V
- CA₂ = 1,0 A; V₂ = 30 V
- DA₂= 667 mA; V₂= 15 V
- EA₂ = 0 (zero) A; V₂ = 0 (zero) V
