Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — FUNDATEC 2025
Engenharia EletrônicaEletrônica Digital na Engenharia Eletrônica
- Código
- qg473997
- Banca
- FUNDATEC
- Órgão
- IF-RS
- Ano
- 2025
- Nível
- Superior
- Cargo
- Engenheiro - Área: Elétrica

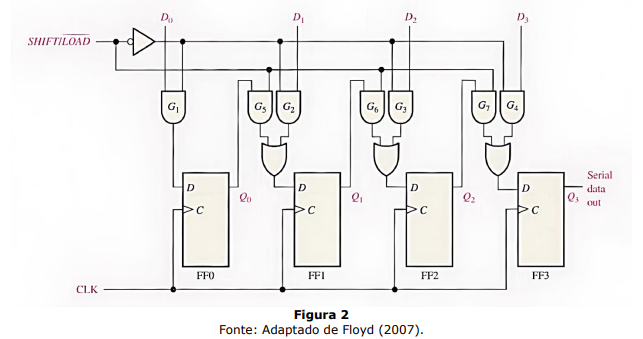

Analise a Figura 2 abaixo, que exibe um diagrama lógico de circuito largamente utilizado em projetos digitais:
Considerando as informações apresentadas, o diagrama apresentado trata-se de um:
Considerando as informações apresentadas, o diagrama apresentado trata-se de um:- AContador síncrono de 4 bits.
- BContador assíncrono de 4 bits.
- CRegistrador de entrada serial/saída serial de 4 bits.
- DComparador de 4 bits.
- ERegistrador de entrada paralela/saída serial de 4 bits.
