Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — FUNDATEC 2025
Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
- Código
- qg474167
- Banca
- FUNDATEC
- Órgão
- IF-RS
- Ano
- 2025
- Nível
- Superior
- Cargo
- Professor EBTT - Eletrônica Analógica

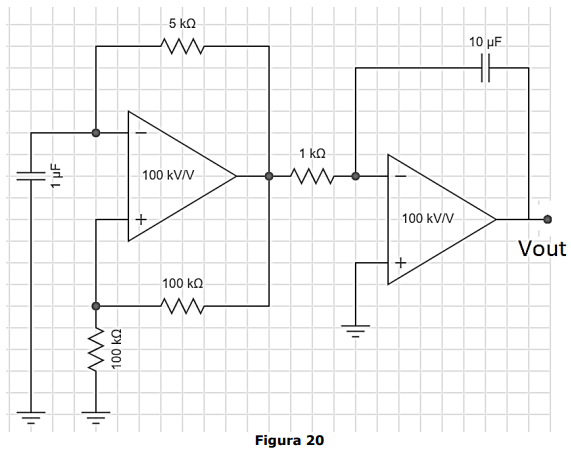

A Figura 20 abaixo apresenta um circuito utilizando dois amplificadores operacionais.
Sobre o circuito apresentado, analise as assertivas a seguir:I. A saída Vout corresponde a uma onda senoidal.II. O circuito é um filtro ativo de dois estágios.III. Pode-se identificar o funcionamento como o de um tipo de oscilador.IV. A saída Vout corresponde a uma onda quadrada.Quais estão corretas?
Sobre o circuito apresentado, analise as assertivas a seguir:I. A saída Vout corresponde a uma onda senoidal.II. O circuito é um filtro ativo de dois estágios.III. Pode-se identificar o funcionamento como o de um tipo de oscilador.IV. A saída Vout corresponde a uma onda quadrada.Quais estão corretas?- AApenas I.
- BApenas II.
- CApenas III.
- DApenas IV.
- EApenas III e IV.
