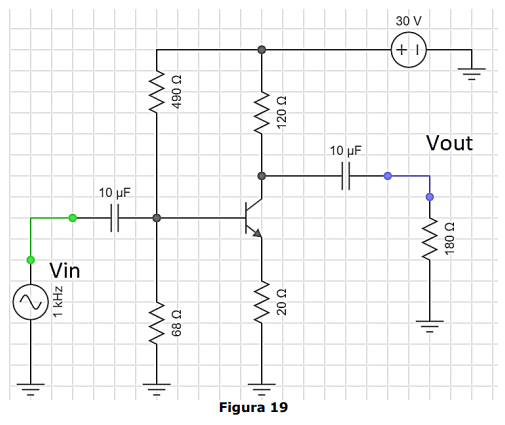

A Figura 19 abaixo exibe um típico amplificador classe A, usando polarização por divisor de tensão.
Considerando as informações apresentadas, determine as condições quiescentes desse projeto, ou seja, ICQ, VCEQ, assumindo VBE= 0,7 V. Considere todos os componentes como ideais.
Considerando as informações apresentadas, determine as condições quiescentes desse projeto, ou seja, ICQ, VCEQ, assumindo VBE= 0,7 V. Considere todos os componentes como ideais.- AICQ≈100 mA; VCEQ≈20 V.
- BICQ≈100 mA; VCEQ≈10 V.
- CICQ≈150 mA; VCEQ≈15 V.
- DICQ≈150 mA; VCEQ≈20 V.
- EICQ≈200 mA; VCEQ≈20 V.
