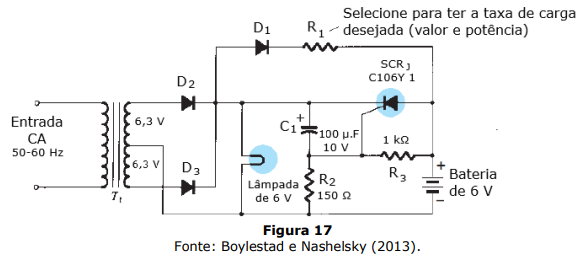

Analise o circuito apresentado na Figura 17 abaixo:
Com base nas informações apresentadas, analise as assertivas a seguir e assinale a alternativa correta.I. O circuito emprega um TRIAC para controle da condução de corrente na carga que é, nesse caso, uma lâmpada.II. A bateria de 6 V presente no circuito é carregada através do diodo D1.III. O SCR entra em condução quando o capacitor C1 se descarrega pela carga, o que proporciona uma tensão no GATE, pelo divisor de tensão formado por R2 e R3 e pela tensão fornecida pela bateria.IV. A alimentação do circuito utiliza um retificador de meia onda.
Com base nas informações apresentadas, analise as assertivas a seguir e assinale a alternativa correta.I. O circuito emprega um TRIAC para controle da condução de corrente na carga que é, nesse caso, uma lâmpada.II. A bateria de 6 V presente no circuito é carregada através do diodo D1.III. O SCR entra em condução quando o capacitor C1 se descarrega pela carga, o que proporciona uma tensão no GATE, pelo divisor de tensão formado por R2 e R3 e pela tensão fornecida pela bateria.IV. A alimentação do circuito utiliza um retificador de meia onda.- ATodas as assertivas estão corretas.
- BTodas as assertivas estão incorretas.
- CApenas as assertivas II e III estão corretas.
- DApenas as assertivas II e IV estão corretas.
- EApenas as assertivas I, III e IV estão corretas.
