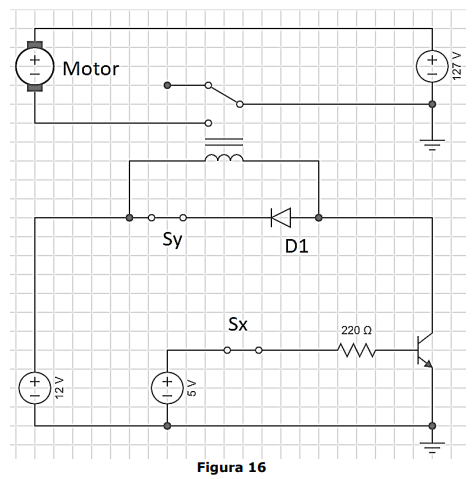

A Figura 16 abaixo exibe um circuito de acionamento de carga com relé, uma aplicação na qual um transistor é empregado como chave. A polarização na base é feita por uma fonte de 5 V, tensão típica de acionamento digital.
Com base no circuito apresentado, analise as assertivas a seguir e assinale a alternativa correta.I. A chave Sx aciona o funcionamento do motor. Quando Sx está fechada, o relé fecha o contato, conectando a fonte ao motor.II. O diodo D1 não tem função, é desnecessário, logo a chave Sy pode estar tanto aberta quanto fechada.III. O diodo D1 é de proteção ao transistor, que pode ser danificado pela corrente induzida do relé no momento em que o transistor deixa de conduzir, desligando o relé.IV. O circuito permanece funcionando indefinidamente após o fechamento da chave Sx, ou seja, após fechada, a chave Sx pode ser aberta novamente e o motor continuará funcionando.
Com base no circuito apresentado, analise as assertivas a seguir e assinale a alternativa correta.I. A chave Sx aciona o funcionamento do motor. Quando Sx está fechada, o relé fecha o contato, conectando a fonte ao motor.II. O diodo D1 não tem função, é desnecessário, logo a chave Sy pode estar tanto aberta quanto fechada.III. O diodo D1 é de proteção ao transistor, que pode ser danificado pela corrente induzida do relé no momento em que o transistor deixa de conduzir, desligando o relé.IV. O circuito permanece funcionando indefinidamente após o fechamento da chave Sx, ou seja, após fechada, a chave Sx pode ser aberta novamente e o motor continuará funcionando.- ATodas as assertivas estão corretas.
- BTodas as assertivas estão incorretas.
- CApenas a assertiva I está correta.
- DApenas as assertivas II e IV estão corretas.
- EApenas as assertivas I e III estão corretas.
