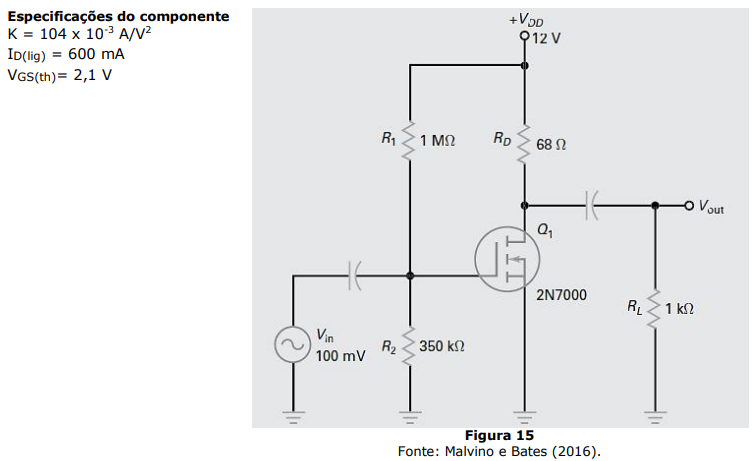

Analise o circuito amplificador MOSFET apresentado na Figura 15 abaixo:
Considerando o circuito apresentado na Figura 15 e suas especificações, calcule a tensão de saída Vout.
Considerando o circuito apresentado na Figura 15 e suas especificações, calcule a tensão de saída Vout.- AVout≈1,24 V.
- BVout≈1,34 V.
- CVout≈15,4 V.
- DVout≈130,0 V.
- EVout≈100 mV.
