Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — FUNDATEC 2025
Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
- Código
- qg474173
- Banca
- FUNDATEC
- Órgão
- IF-RS
- Ano
- 2025
- Nível
- Superior
- Cargo
- Professor EBTT - Eletrônica Analógica

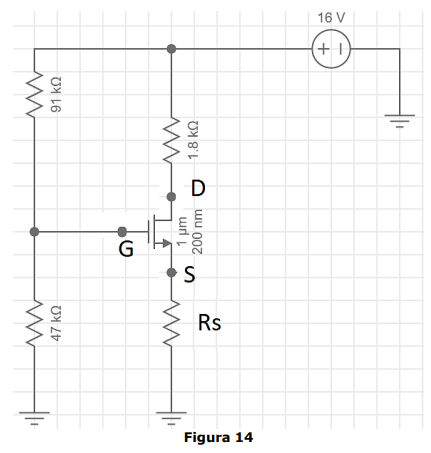

Analise o circuito da Figura 14, uma configuração FET com polarização por divisor de tensão.
Sabendo-se que VD = 12 V e VGSQ = –2 V, determine o valor de RS. Considere os componentes como ideais. Realize arredondamento a partir da segunda casa decimal.
Sabendo-se que VD = 12 V e VGSQ = –2 V, determine o valor de RS. Considere os componentes como ideais. Realize arredondamento a partir da segunda casa decimal.- ARS≈5,4 kΩ.
- BRS≈4,4 kΩ.
- CRS≈3,4 kΩ.
- DRS≈2,4 kΩ.
- ERS≈1,4 kΩ.
