Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — FUNDATEC 2025

Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
Código
qg474175
Banca
FUNDATEC
Órgão
IF-RS
Ano
2025
Nível
Superior
Cargo
Professor EBTT - Eletrônica Analógica

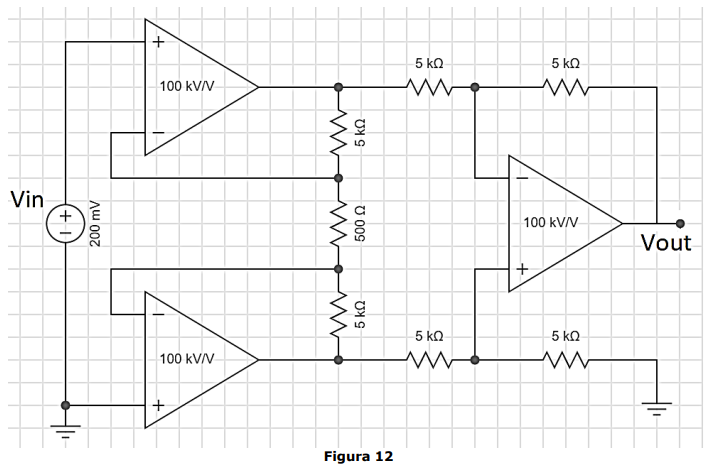

A Figura 12 abaixo exibe um circuito amplificador de instrumentação.Imagem associada para resolução da questãoCom base no circuito apresentado, analise os valores dos componentes da configuração e determine o valor de tensão da saída.
  1. AVout = –4,2 V.
  2. BVout = –4,0 V.
  3. CVout = –2,2 V.
  4. DVout = 4,0 V.
  5. EVout = 2,0 V.
Revelar gabarito e comentário

GabaritoA — Vout = –4,2 V.

Link permanente: /questoes/qg474175
