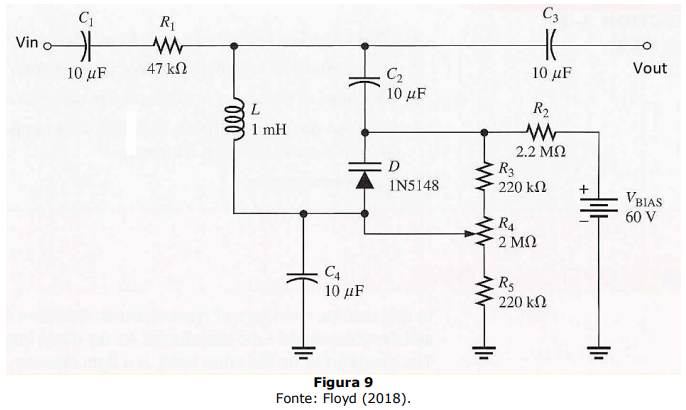

A Figura 9 abaixo apresenta um circuito com um certo tipo de diodo.
Sobre o circuito apresentado na Figura 9, analise as assertivas a seguir:I. Trata-se de um circuito empregando um diodo varactor, também conhecido como varicap.II. Quando polarizado reversamente, apresenta um comportamento capacitivo, isso é, comporta-se como um capacitor.III. Pode-se controlar a capacitância quando o varactor está reversamente polarizado, variando-se a tensão de polarização reversa.IV. O resistor variável R4 é o responsável pelo ajustamento da polarização reversa e, consequentemente, da capacitância do varactor.V. O circuito teria aplicação em circuitos sintonizadores, como os utilizados em radiofrequência.Quais estão corretas?
Sobre o circuito apresentado na Figura 9, analise as assertivas a seguir:I. Trata-se de um circuito empregando um diodo varactor, também conhecido como varicap.II. Quando polarizado reversamente, apresenta um comportamento capacitivo, isso é, comporta-se como um capacitor.III. Pode-se controlar a capacitância quando o varactor está reversamente polarizado, variando-se a tensão de polarização reversa.IV. O resistor variável R4 é o responsável pelo ajustamento da polarização reversa e, consequentemente, da capacitância do varactor.V. O circuito teria aplicação em circuitos sintonizadores, como os utilizados em radiofrequência.Quais estão corretas?- AApenas I.
- BApenas II e III.
- CApenas IV e V.
- DApenas II, III e IV.
- EI, II, III, IV e V.
