Questão de Eletrônica — Análise de Circuitos — FUNDATEC 2025
EletrônicaAnálise de Circuitos
- Código
- qg474179
- Banca
- FUNDATEC
- Órgão
- IF-RS
- Ano
- 2025
- Nível
- Superior
- Cargo
- Professor EBTT - Eletrônica Analógica

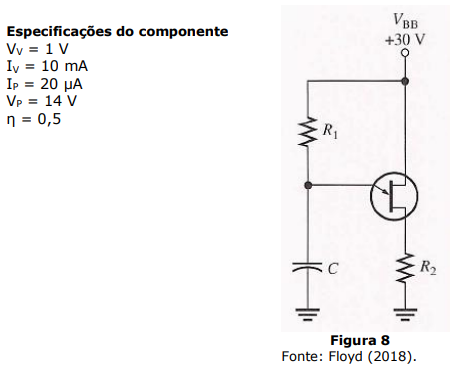

Analise o circuito apresentado na Figura 8 abaixo:
Considerando as informações apresentadas, determine a faixa de valores para o resistor R1 do circuito que garanta um ciclo liga-desliga do UJT. Realize arredondamentos a partir da segunda casa decimal.
Considerando as informações apresentadas, determine a faixa de valores para o resistor R1 do circuito que garanta um ciclo liga-desliga do UJT. Realize arredondamentos a partir da segunda casa decimal.- A100 kΩ > R1 > 1 kΩ.
- B500 kΩ > R1 > 2 kΩ.
- C800 kΩ > R1 > 3 kΩ.
- D1 MΩ > R1 > 4 kΩ.
- E2 MΩ > R1 > 5 kΩ.
