Questão de Engenharia Eletrônica — Filtros — FUNDATEC 2025
Engenharia EletrônicaFiltros
- Código
- qg474180
- Banca
- FUNDATEC
- Órgão
- IF-RS
- Ano
- 2025
- Nível
- Superior
- Cargo
- Professor EBTT - Eletrônica Analógica

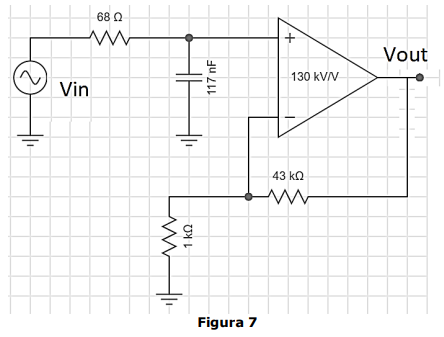

Analise a Figura 7 abaixo, que apresenta um circuito que emprega um amplificador operacional em uma aplicação bem conhecida em circuitos de áudio:
O circuito apresentado na Figura 7 é um:
O circuito apresentado na Figura 7 é um:- AOscilador de onda senoidal com frequência aproximada de 20 kHz.
- BOscilador de onda quadrada com frequência aproximada de 20 kHz.
- CCircuito de mixagem de dois canais.
- DFiltro passa-baixa de frequência de corte aproximada de 20 kHz.
- EFiltro passa-alta de frequência de corte aproximada de 20 kHz.
