Questão de Engenharia Elétrica — Circuitos CA — FUNDATEC 2025

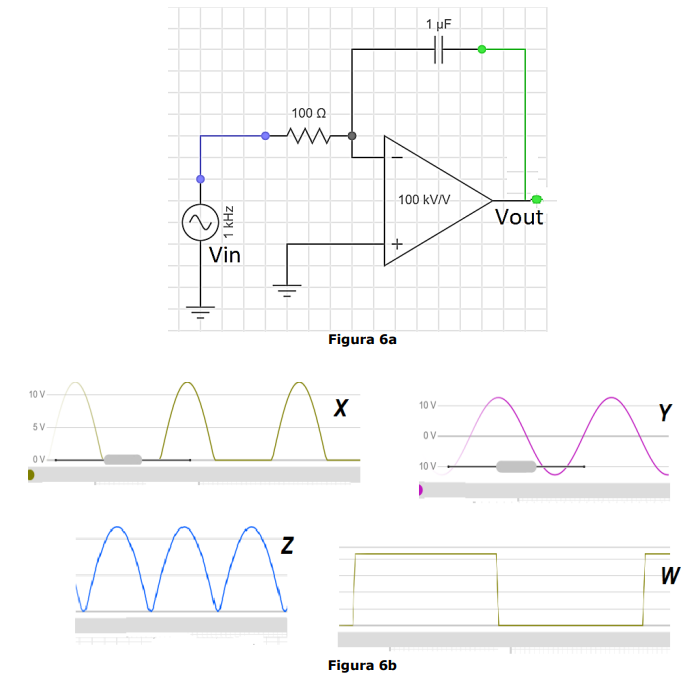

Analise as Figuras abaixo, que apresentam um circuito bem conhecido e largamente empregado em sistemas de controle (Figura 6a) e, em seguida, possíveis formas de onda (Figura 6b).Considerando as informações apresentadas nas Figuras 6a e 6b, para a Vin, cuja entrada é senoidal, determine a forma de onda da saída Vout.

1. AX.
2. BY.
3. CW.
4. DZ.
5. ETriangular, não apresentada na Figura 6b.
