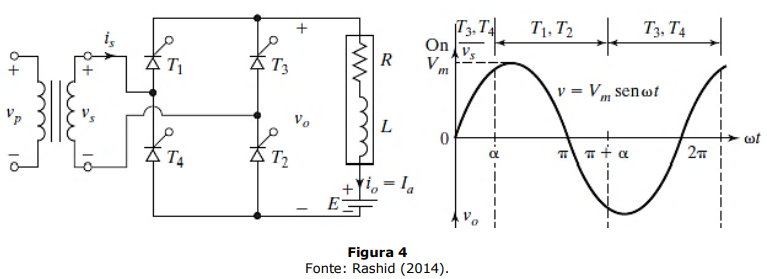

Analise a Figura 4 abaixo, que apresenta um conversor monofásico completo, que está conectado a uma alimentação de 120 V, 60 Hz. A corrente de carga Ia é contínua, seu conteúdo de ondulação é desprezável e a relação de espiras do transformador é unitária.
Para um ângulo de disparo α = π/3 , calcule a tensão média de saída (VCC), a tensão normalizada (Vn) e a máxima tensão média de saída (Vdm), respectivamente. Realize arredondamentos a partir da segunda casa decimal.
Para um ângulo de disparo α = π/3 , calcule a tensão média de saída (VCC), a tensão normalizada (Vn) e a máxima tensão média de saída (Vdm), respectivamente. Realize arredondamentos a partir da segunda casa decimal.- AVCC≈54,01 V; Vn=0,5; Vdm≈108,02 V.
- BVCC≈108,02 V; Vn=0,5; Vdm≈108,02 V.
- CVCC≈120,0 V; Vn=1; Vdm≈127,00 V.
- DVCC≈127,00 V; Vn=1,732; Vdm≈220 V.
- EVCC≈220,02 V; Vn=2,0; Vdm≈127,00 V.
