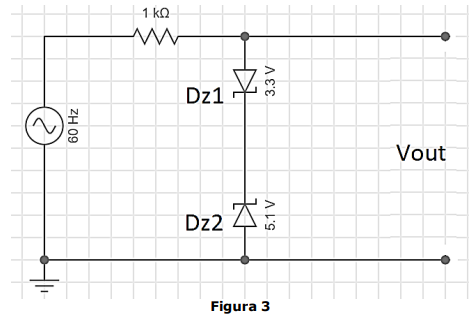

Analise o circuito apresentado na Figura 3 abaixo, no qual dois diodos zener estão atuando como limitadores de tensão:
Com base nas informações apresentadas, determine, respectivamente, os valores de pico máximo e mínimo de saída do circuito. Considere os componentes como ideais e a tensão de junção quando em modo de condução igual a 0,7 V. VDZ₁ = 3,3 V e VDZ₂ = 5,1 V.
Com base nas informações apresentadas, determine, respectivamente, os valores de pico máximo e mínimo de saída do circuito. Considere os componentes como ideais e a tensão de junção quando em modo de condução igual a 0,7 V. VDZ₁ = 3,3 V e VDZ₂ = 5,1 V.- AVoutMax = –10,0 V; VoutMin = 10,0 V.
- BVoutMax = 4,4 V; VoutMin = –2,6 V.
- CVoutMax = 5,1 V; VoutMin = –3,3 V.
- DVoutMax = 5,8 V; VoutMin = –4,0 V.
- EVoutMax = 10,0 V; VoutMin = –10,0 V.
