Questão de Eletrônica — Análise de Circuitos — FUNDATEC 2025
EletrônicaAnálise de Circuitos
- Código
- qg474185
- Banca
- FUNDATEC
- Órgão
- IF-RS
- Ano
- 2025
- Nível
- Superior
- Cargo
- Professor EBTT - Eletrônica Analógica

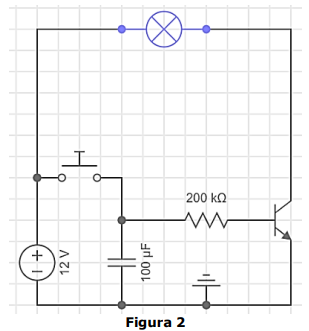

Analise o circuito apresentado na Figura 2 abaixo:
Sobre o funcionamento do circuito apresentado na Figura 2, assinale a alternativa correta.
Sobre o funcionamento do circuito apresentado na Figura 2, assinale a alternativa correta.- AAo pressionar o botão, a lâmpada ficará acesa indefinidamente.
- BAo pressionar o botão, a lâmpada ficará piscando.
- CAo pressionar o botão, nada acontece, pois o transistor não está em situação de condução.
- DAo pressionar o botão, a lâmpada acenderá e permanecerá acesa aproximadamente pelo tempo t≈R.C, isto é, aproximadamente 20 segundos.
- EAo pressionar o botão, a lâmpada acenderá e permanecerá acesa aproximadamente pelo tempo t≈0,01xR.C, isto é, aproximadamente 0,2 segundos.
