Questão de Redes de Computadores — Cabeamento — FUNDATEC 2025
Redes de Computadores›Cabeamento
Código
qg474284
Banca
FUNDATEC
Órgão
IF-RS
Ano
2025
Nível
Médio
Cargo
Técnico de Laboratório - Área Informática

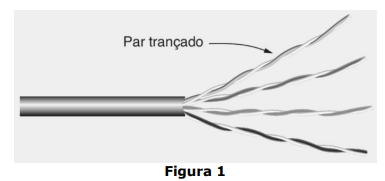

Referente aos vários tipos de cabeamento de pares trançados, a Figura 1 abaixo apresenta um cabo UTP com quatro pares trançados, que consiste em dois fios isolados e levemente trançados. Quatro pares desse tipo normalmente são agrupados em uma capa plástica para proteger os fios e mantê-los juntos. Com base no trecho e na Figura 1 abaixo, o arranjo se refere a qual categoria?
ACategoria 5.
BCategoria 6.
CCategoria 6a.
DCategoria 7.
ECategoria 8.
Revelar gabarito e comentário▾
GabaritoA — Categoria 5.
Comentário gerado por IA. É um apoio ao estudo, ancorado em fontes, mas pode conter imprecisões — confira sempre na fonte oficial (lei, súmula, edital e gabarito da banca). Encontrou um erro? Use “Reportar”.
Cabeamento de par trançado: identificação da categoria
Gabarito: letra A. O arranjo descrito — cabo UTP com quatro pares trançados, formado por dois fios isolados e levemente trançados, agrupados em uma capa plástica — é a descrição clássica do cabo de Categoria 5 (Cat 5), conforme a literatura de redes de computadores. A questão pede a categoria do cabo representado na figura, e a descrição textual coincide exatamente com a definição de Cat 5, não das categorias superiores.
O cabeamento de par trançado é o meio de transmissão mais comum em redes locais (LANs). Ele consiste em pares de fios de cobre trançados entre si, o que reduz a interferência eletromagnética e a diafonia (crosstalk). A trança dos fios é o que minimiza a captação de ruído externo e a interferência entre pares adjacentes. A categoria do cabo define sua largura de banda e a taxa de transmissão suportada, sendo um dos critérios mais cobrados em provas de redes.
A descrição do enunciado — "dois fios isolados e levemente trançados" e "quatro pares desse tipo normalmente são agrupados em uma capa plástica" — é a definição literal do cabo de Categoria 5, conforme a obra clássica de Tanenbaum (Redes de Computadores). O texto de apoio confirma: "Um par trançado de Categoria 5e consiste em dois fios isolados e levemente trançados. Quatro pares desse tipo normalmente são agrupados em uma capa plástica para proteger os fios e mantê-los juntos." A diferença entre Cat 5 e Cat 5e é sutil: a Cat 5e (enhanced) é uma versão aprimorada da Cat 5, com especificações mais rígidas para reduzir a diafonia, mas a estrutura física (quatro pares, capa plástica) é idêntica. A questão, porém, pergunta especificamente pela categoria do cabo da figura, e a descrição apresentada é a da Cat 5.
As categorias superiores (6, 6a, 7, 8) possuem especificações mais rígidas de desempenho, mas a descrição física do cabo (quatro pares trançados em capa plástica) é a mesma. A diferença está na largura de banda e na taxa de transmissão, não na aparência. A banca explora exatamente essa confusão: o candidato que conhece as categorias superiores pode ser tentado a escolher uma delas, mas a descrição textual aponta para a Cat 5.
A pegadinha desta questão é que a descrição do cabo é genérica e se aplica a várias categorias, mas o texto de apoio (baseado em Tanenbaum) associa essa descrição especificamente à Categoria 5. A banca espera que o candidato reconheça a definição clássica de Cat 5, não que decore as especificações técnicas das categorias superiores. Guarde a associação: "quatro pares trançados em capa plástica" = Cat 5 (ou Cat 5e, mas a questão pede a categoria original).
A descrição do cabo UTP com quatro pares trançados, formado por dois fios isolados e levemente trançados, agrupados em capa plástica, é a definição clássica da Categoria 5. O texto de apoio confirma: "Um par trançado de Categoria 5e consiste em dois fios isolados e levemente trançados. Quatro pares desse tipo normalmente são agrupados em uma capa plástica para proteger os fios e mantê-los juntos." A Cat 5 suporta 100 MHz de largura de banda e 100 Mbps de taxa de transmissão, sendo a categoria que popularizou o cabo UTP em redes Ethernet.
Alternativa B — ❌ Incorreta
A Categoria 6 possui especificações mais rígidas que a Cat 5, com largura de banda de 250 MHz e suporte a 1 Gbps (e 10 Gbps até 55 metros). No entanto, a descrição física do cabo (quatro pares trançados em capa plástica) é a mesma da Cat 5. A banca não forneceu elementos na descrição que indiquem a Cat 6, como a presença de um separador interno (spline) que reduz a diafonia — característica típica da Cat 6. A descrição genérica aponta para a Cat 5.
Alternativa C — ❌ Incorreta
A Categoria 6a (Augmented) é uma evolução da Cat 6, com largura de banda de 500 MHz e suporte a 10 Gbps em 100 metros. Assim como a Cat 6, sua estrutura física pode incluir um separador interno, mas a descrição do enunciado não menciona esse detalhe. A descrição apresentada é a da Cat 5, não da Cat 6a.
Alternativa D — ❌ Incorreta
A Categoria 7 é um cabo blindado (F/UTP ou S/FTP), com blindagem nos pares individuais e ao redor do cabo inteiro. A descrição do enunciado fala em "cabo UTP" (não blindado), o que exclui a Cat 7, que é blindada. Além disso, a Cat 7 suporta 600 MHz e 10 Gbps (40 Gbps até 50m), mas sua estrutura física é diferente da descrita.
Alternativa E — ❌ Incorreta
A Categoria 8 é um cabo de altíssima performance, com 2 GHz de largura de banda e 40 Gbps até 30 metros, usado exclusivamente em datacenters. Sua estrutura é blindada (F/UTP ou S/FTP) e a descrição do enunciado (UTP, não blindado) não se aplica. A Cat 8 é uma categoria muito superior à descrita na figura.
NÃO CAIA NESSA!
A banca descreve um cabo UTP genérico com quatro pares trançados, que é a aparência de praticamente todas as categorias de par trançado (Cat 5, 5e, 6, 6a). O candidato que conhece as categorias superiores pode ser tentado a escolher Cat 6 ou 6a, mas a descrição textual — "dois fios isolados e levemente trançados" — é a definição literal da Cat 5, conforme a literatura clássica. A pegadinha está em associar a descrição genérica à categoria mais avançada, quando a fonte aponta para a Cat 5.
PEGA ESSA DICA!
Para questões de identificação de categoria de cabo, foque nas palavras-chave: "UTP" (não blindado) exclui Cat 7 e 8; "quatro pares trançados em capa plástica" é a descrição clássica de Cat 5/5e; a presença de "separador interno" ou "spline" indica Cat 6/6a; "blindagem nos pares" indica Cat 7. Memorize a tabela de categorias: Cat 5 (100 MHz, 100 Mbps), Cat 5e (100 MHz, 1 Gbps), Cat 6 (250 MHz, 1 Gbps/10 Gbps até 55m), Cat 6a (500 MHz, 10 Gbps), Cat 7 (600 MHz, 10 Gbps/40 Gbps até 50m), Cat 8 (2 GHz, 40 Gbps até 30m).
