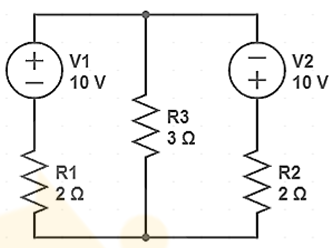

Considere um circuito elétrico de duas malhas. A malha da esquerda é composta por uma fonte V₁ = 10V e um resistor R₁ = 2
em série. A malha da direita é composta por uma fonte V₂ =10V e um resistor R₂ = 2 em série. O ramo central, que separa as duas malhas, contém um resistor R₃ = 3.
ssinale a alternativa que indica a correta intensidade da corrente elétrica (em ampères) que flui pelo resistor central R₃.
em série. A malha da direita é composta por uma fonte V₂ =10V e um resistor R₂ = 2 em série. O ramo central, que separa as duas malhas, contém um resistor R₃ = 3.ssinale a alternativa que indica a correta intensidade da corrente elétrica (em ampères) que flui pelo resistor central R₃.- A0,0 A.
- B2,5 A.
- C5,0 A.
- D7,5 A.
- E15,0 A.
