Questão de Eletricidade — Circuitos Elétricos em Eletricidade — FUNDATEC 2025

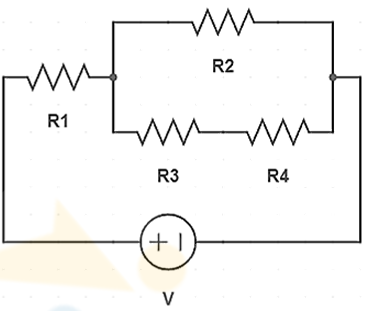

O circuito abaixo é composto por uma fonte de tensão ideal V e quatro resistores idênticos, R₁, R₂, R₃ e R₄, todos com resistência R:Com base na análise algébrica desse circuito, analise as assertivas a seguir e assinale V, se verdadeiras, ou F, se falsas.( ) A resistência equivalente do circuito, vista pela fonte V, é Req = .( ) A diferença de potencial sobre o resistor R₂ é exatamente igual à soma das diferenças de potencial sobre R₃ e R₄.( ) A diferença de potencial (tensão) sobre o resistor R₃ é V₃ = V/5 .( ) A corrente que flui através de R₁ é I1 = .A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

1. AV – V – F – V.
2. BV – V – V – V.
3. CV – F – V – F.
4. DF – V – V – F.
5. EF – F – F – V.
