Questão de Noções de Informática — AutoCad — FUNDATEC 2025
Noções de Informática›AutoCad
Código
qg476394
Banca
FUNDATEC
Órgão
Prefeitura de Imbé - RS
Ano
2025
Nível
Superior
Cargo
Arquiteto

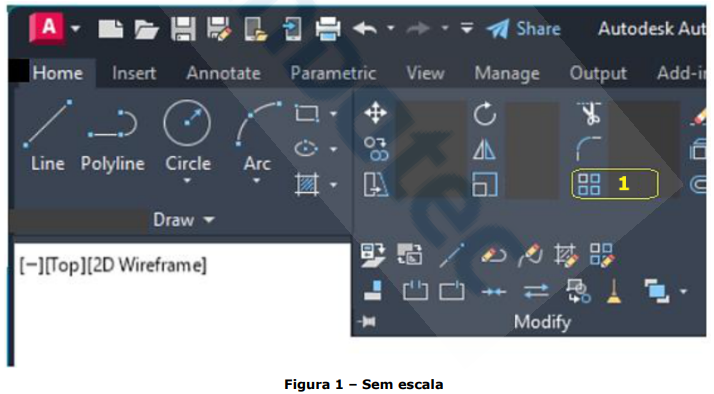

No AutoCAD, a faixa de opções é composta por uma série de guias que são organizadas em painéis que contêm ferramentas e controles disponíveis em barras de ferramentas. Observe a Figura 1 abaixo:O comando representado pelo ícone destacado com o número 1 é:
AMove.
BStretch.
CMirror.
DScale.
EArray.
Revelar gabarito e comentário▾
GabaritoE — Array.
Comentário gerado por IA. É um apoio ao estudo, ancorado em fontes, mas pode conter imprecisões — confira sempre na fonte oficial (lei, súmula, edital e gabarito da banca). Encontrou um erro? Use “Reportar”.
AutoCAD: Ferramentas de Modificação
Gabarito: letra E. O ícone destacado com o número 1 na faixa de opções (Ribbon) do AutoCAD, dentro do painel "Modify", representa o comando Array. Este comando é utilizado para criar cópias múltiplas de objetos organizadas em um padrão retangular, polar (circular) ou ao longo de um caminho (path).
O AutoCAD organiza suas ferramentas em guias e painéis. O painel "Modify" agrupa os comandos essenciais para alterar a geometria dos objetos já desenhados. O ícone em questão exibe uma grade de pequenos quadrados, que é a representação visual padrão do comando Array no software.
Alternativa A — ❌ Incorreta
O comando Move é representado por um ícone com quatro setas direcionais (norte, sul, leste, oeste), indicando o deslocamento de um objeto de uma posição para outra sem alterar sua forma ou tamanho.
Alternativa B — ❌ Incorreta
O comando Stretch é representado por um ícone que mostra um polígono sendo deformado (esticado) em um de seus vértices, permitindo alterar o comprimento ou a forma de objetos selecionados.
Alternativa C — ❌ Incorreta
O comando Mirror é representado por dois triângulos espelhados, indicando a criação de uma cópia simétrica de um objeto em relação a um eixo de reflexão definido pelo usuário.
Alternativa D — ❌ Incorreta
O comando Scale é representado por dois quadrados de tamanhos diferentes, indicando a alteração das dimensões de um objeto (ampliação ou redução) mantendo suas proporções originais.
Alternativa E — ✅ Correta ⟵ GABARITO
O ícone com a grade de quadrados corresponde exatamente ao comando Array, que permite distribuir objetos em padrões repetitivos, sendo uma das ferramentas fundamentais do painel de modificação.
PEGA ESSA DICA!
Para memorizar os ícones do painel "Modify", associe o desenho do botão à ação realizada: setas para mover, espelho para refletir, quadrados de tamanhos distintos para escalar e a grade para o padrão de repetição (Array).
