Questão de Engenharia Civil — Estruturas — FUNDATEC 2025
Engenharia CivilEstruturas
- Código
- qg476577
- Banca
- FUNDATEC
- Órgão
- Prefeitura de Imbé - RS
- Ano
- 2025
- Nível
- Superior
- Cargo
- Engenheiro Civil

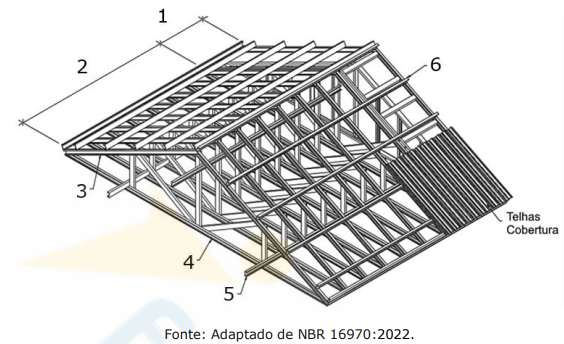

A NBR 16970 (Light Steel Framing – Sistemas construtivos estruturados em perfis leves de aço formados a frio, com fechamentos em chapas delgadas – Parte 2: Projeto estrutural), apresenta um esquema da estrutura dos elementos estruturais da cobertura. Considerando as disposições da Norma, analise a imagem apresentada abaixo:
De acordo com as indicações de 1 a 6 apresentadas na imagem acima, assinale a alternativa que apresenta, correta e respectivamente, a nomenclatura referente a cada número.
De acordo com as indicações de 1 a 6 apresentadas na imagem acima, assinale a alternativa que apresenta, correta e respectivamente, a nomenclatura referente a cada número.- ABeiral – Tesouras – Banzo superior – Banzo inferior – Contenção lateral do banzo inferior – Terça.
- BTerça – Tesouras – Banzo – Ripa – Contenção lateral do banzo inferior – Beiral.
- CBeiral – Tesouras – Banzo superior – Banzo inferior – Terça – Trava das tesouras.
- DBeiral – Terça – Tesouras – Banzo superior – Banzo inferior – Trava das tesouras.
- EBeiral – Tesouras – Banzo inferior – Ripa – Contenção lateral do banzo inferior – Caibro.
