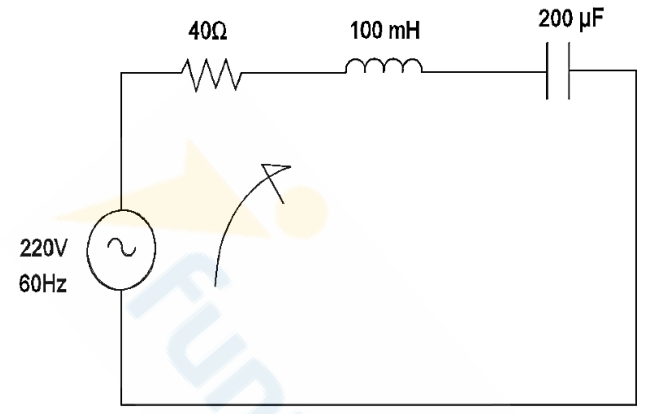

Um circuito RLC série é composto por um resistor de R = 40 Ω, um indutor de L = 100 mH (milihenry) e um capacitor de C = 200 µF (microfarad). O circuito é submetido a uma tensão senoidal eficaz de V (RMS) = 220 V com uma frequência de f = 60 Hz. Analise o circuito RLC série a seguir:
Qual é, aproximada e respectivamente, o valor da reatância capacitiva e da reatância indutiva? Considerações: π = 3,14 e dois algarismos após a vírgula. Arredondamento: Se o algarismo for 5 ou superior, arredondar a casa anterior para cima. Se for inferior a 5, manter o valor da casa anterior.
Qual é, aproximada e respectivamente, o valor da reatância capacitiva e da reatância indutiva? Considerações: π = 3,14 e dois algarismos após a vírgula. Arredondamento: Se o algarismo for 5 ou superior, arredondar a casa anterior para cima. Se for inferior a 5, manter o valor da casa anterior.- AXC = 8,83 Ω e XL = 37,75 Ω.
- BXC = 13,27 Ω e XL = 37,68 Ω.
- CXC = 13,72 Ω e XL = 15,11 Ω.
- DXC = 13,92 Ω e XL = 35,02 Ω.
- EXC = 37,74 Ω e XL = 15,11 Ω.
