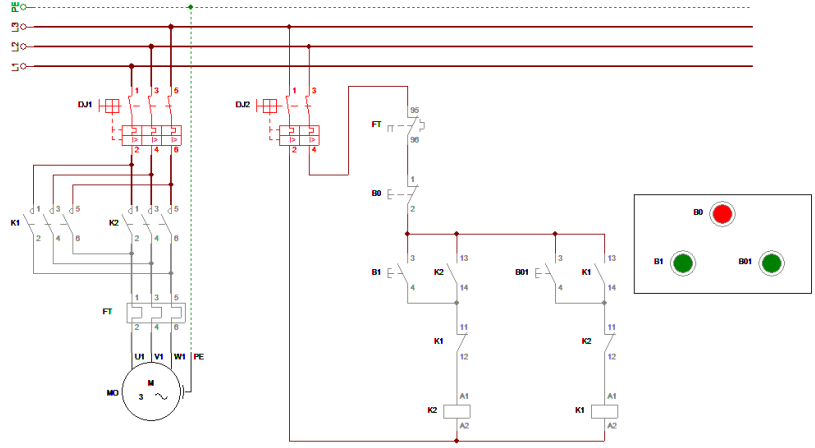

Analise o circuito de força e de controle da figura abaixo e assinale a alternativa INCORRETA.
- AOs diagramas representam acionamento de motor trifásico em partida direta e partida com reversão.
- BO botão B1 aciona o motor em um sentido de rotação.
- CO botão B01 aciona o motor em outro sentido de rotação.
- DO botão B0 desarma as contatoras, desligando o motor.
- EO estado aberto ou fechado do disjuntor DJ2 não influencia o funcionamento do motor.
