Questão de Engenharia Elétrica — Circuitos CC — FUNDATEC 2025
Engenharia ElétricaCircuitos CC
- Código
- qg478514
- Banca
- FUNDATEC
- Órgão
- Prefeitura de Santa Rosa - RS
- Ano
- 2025
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

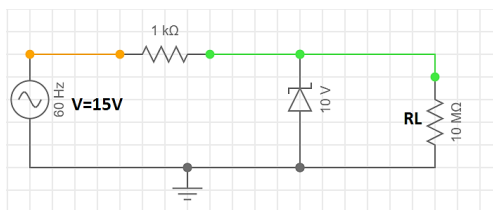

A figura abaixo exibe um típico circuito utilizando díodo Zener. Sobre o tema, analise as assertivas abaixo e assinale a alternativa correta.
I. A tensão sobre a carga RL é de Corrente alternada de 15 V.II. O circuito em questão é uma aplicação de clipping de tensão ou seja, a carga RL estará submetida a uma tensão máxima Vzener (Tensão de díodo Zener, em polarização reversa).III. Não haverá corrente circulante na carga RL, pois o díodo Zener estará conduzindo nos dois semiciclos da fonte CA.IV. A máxima tensão sobre a carga RL é de 10 V.
I. A tensão sobre a carga RL é de Corrente alternada de 15 V.II. O circuito em questão é uma aplicação de clipping de tensão ou seja, a carga RL estará submetida a uma tensão máxima Vzener (Tensão de díodo Zener, em polarização reversa).III. Não haverá corrente circulante na carga RL, pois o díodo Zener estará conduzindo nos dois semiciclos da fonte CA.IV. A máxima tensão sobre a carga RL é de 10 V.- ATodas as assertivas estão corretas.
- BTodas as assertivas estão incorretas.
- CApenas a assertiva III está correta.
- DApenas as assertivas I e IV estão corretas.
- EApenas as assertivas II e IV estão corretas.
