Questão de Engenharia Elétrica — Projeto e Orçamentação — FUNDATEC 2025
Engenharia ElétricaProjeto e Orçamentação
- Código
- qg478516
- Banca
- FUNDATEC
- Órgão
- Prefeitura de Santa Rosa - RS
- Ano
- 2025
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

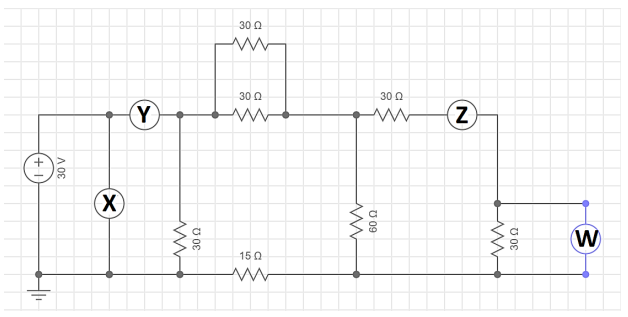

Analise a figura abaixo:
Posicione os instrumentos de medição de modo que seja possível realizar adequadamente as medições das grandezas elétricas no circuito.Observação: assumir instrumentos de medição ideais.
Posicione os instrumentos de medição de modo que seja possível realizar adequadamente as medições das grandezas elétricas no circuito.Observação: assumir instrumentos de medição ideais.- AX: voltímetro; Y: amperímetro; Z: amperímetro; W: voltímetro.
- BX: amperímetro; Y: voltímetro; Z: amperímetro; W: voltímetro.
- CX: voltímetro; Y: amperímetro; Z: voltímetro; W: amperímetro.
- DX: voltímetro; Y: voltímetro; Z: voltímetro; W: voltímetro.
- EX: amperímetro; Y: amperímetro; Z: amperímetro; W: amperímetro.
