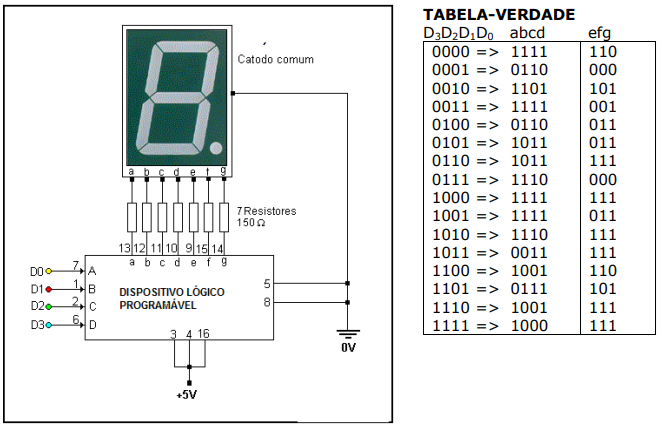

A figura abaixo exibe um circuito de acionamento de display led de 7 segmentos, no qual um PLD foi programado, conforme a tabela-verdade ao seu lado:
Assinale qual mapa de Karneaugh corresponde a saída “g” do Dispositivo Lógico Programável:
Assinale qual mapa de Karneaugh corresponde a saída “g” do Dispositivo Lógico Programável:- A
- B
- C
- D
- E
