Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — FUNDATEC 2025
Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
- Código
- qg478525
- Banca
- FUNDATEC
- Órgão
- Prefeitura de Santa Rosa - RS
- Ano
- 2025
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

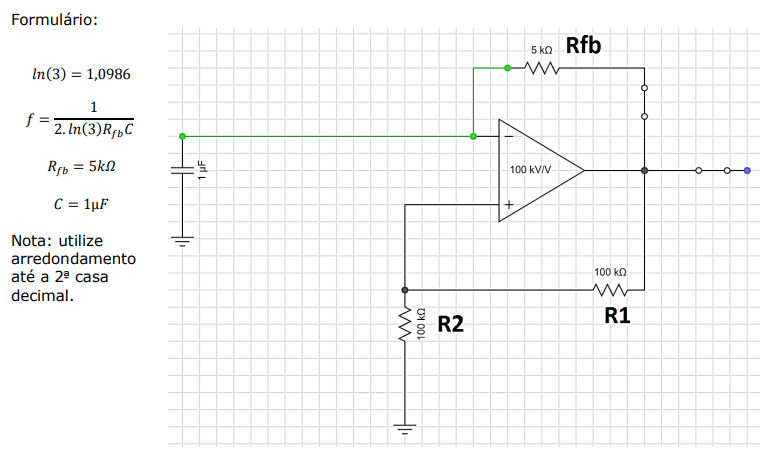

Analise a figura abaixo, que apresenta um circuito de conhecida utilização, e as informações presentes no formulário disponibilizado.
Sobre o circuito acima, assinale a alternativa correta.
Sobre o circuito acima, assinale a alternativa correta.- ACircuito analógico com amplificador operacional, conhecido como oscilador de relaxação, e utilizado como gerador de onda quadrada. No circuito, a frequência de ressonância é de aproximadamente f = 91 Hz.
- BCircuito analógico a transistor, conhecido como oscilador push-pull, e utilizado como gerador de onda quadrada. No circuito, a frequência de ressonância é de aproximadamente f = 91 Hz.
- CCircuito analógico com amplificador operacional, conhecido como oscilador de relaxação, e utilizado como gerador de onda dente de serra. No circuito, a frequência de ressonância é de aproximadamente f = 9k1 Hz.
- DCircuito analógico com amplificador operacional, conhecido como oscilador a cristal de quartzo, e utilizado como gerador de onda quadrada. No circuito, a frequência de ressonância é de aproximadamente f = 90k Hz.
- ECircuito digital que utiliza porta NOT, conhecido como oscilador digital realimentado, e utilizado como gerador de onda dente de serra. No circuito, a frequência de ressonância é de aproximadamente f = 91 Hz.
