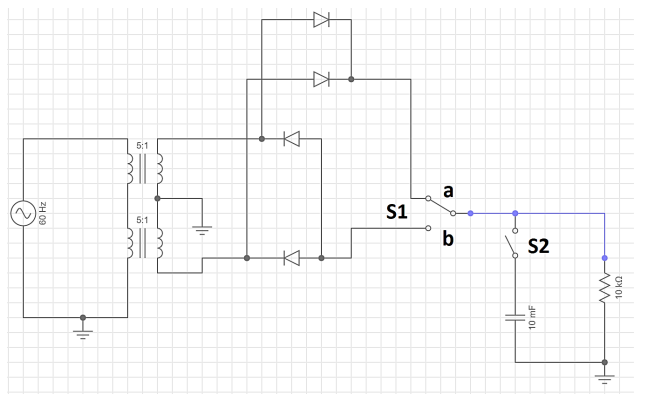

Analise o funcionamento do circuito da figura abaixo e assinale a alternativa correta.
- ACom a chave S1 na posição “a” e S2 aberta, a tensão na carga (resistor de 10 kOhms) tem forma de onda constante de -10 V.
- BCom a chave S1 na posição “b” e S2 aberta, a tensão na carga (resistor de 10 kOhms) tem forma de onda pulsante (retificação de onda completa) de +10 V.
- CCom a chave S1 na posição “b” e S2 fechada, a tensão na carga (resistor de 10 kOhms) tem forma de onda constante de +10 V.
- DCom a chave S1 na posição “a” e S2 fechada, a tensão na carga (resistor de 10 kOhms) tem forma de onda constante de +10 V.
- EA posição da chave S1 e a condição aberta ou fechada da chave S2, não alteram a tensão na carga (resistor de 10 kOhms), que será sempre uma forma de onda constante de +20 V.
