Questão de Engenharia Elétrica — Projeto e Orçamentação — FUNDATEC 2025

Engenharia ElétricaProjeto e Orçamentação
Código
qg478535
Banca
FUNDATEC
Órgão
Prefeitura de Santa Rosa - RS
Ano
2025
Nível
Superior
Cargo
Engenheiro Eletricista

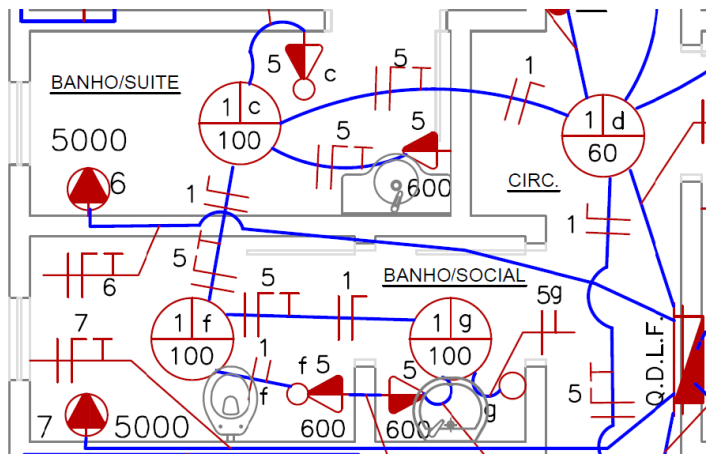

Analise o diagrama unifilar da figura abaixo e assinale a alternativa INCORRETA.Q34.png 713×460
  1. AO circuito 7 alimenta uma carga de 5.000 W, possivelmente um chuveiro.
  2. BO circuito 5 é de iluminação.
  3. CO circuito 6 alimenta uma carga de 5.000 W, possivelmente um chuveiro.
  4. DExistem tomadas de força 600 W no projeto.
  5. EOs circuitos 6 e 7 possuem fase, neutro e terra.
Revelar gabarito e comentário

GabaritoB — O circuito 5 é de iluminação.
