Questão de Engenharia Elétrica — Partida de Motores — FUNDATEC 2025
Engenharia ElétricaPartida de Motores
- Código
- qg480388
- Banca
- FUNDATEC
- Órgão
- Prefeitura de Tangará da Serra - MT
- Ano
- 2025
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

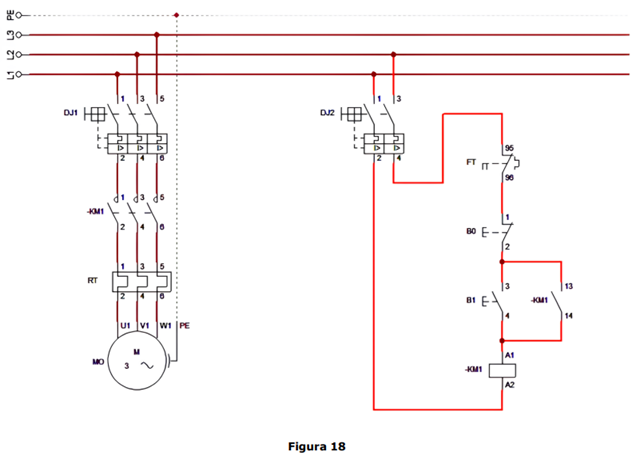

A Figura 18 abaixo exibe os diagramas de força e controle de partida direta de um motor trifásico.
Enumere os passos abaixo de acordo com a ordem correta de execução de partida do sistema elétrico da Figura 18.( ) Pressionar o botão B1.( ) O botão B1 quando pressionado, energiza a contatora KM1.( ) Ligar disjuntores DJ1 e DJ2.( ) A contatora KM1 energizada aciona a chave tripla KM1, fechando-as e energizando o motor, que entrará em funcionamento.A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
Enumere os passos abaixo de acordo com a ordem correta de execução de partida do sistema elétrico da Figura 18.( ) Pressionar o botão B1.( ) O botão B1 quando pressionado, energiza a contatora KM1.( ) Ligar disjuntores DJ1 e DJ2.( ) A contatora KM1 energizada aciona a chave tripla KM1, fechando-as e energizando o motor, que entrará em funcionamento.A ordem correta de preenchimento dos parênteses, de cima para baixo, é:- A1 – 2 – 4 – 3.
- B4 – 3 – 2 – 1.
- C2 – 3 – 1 – 4.
- D3 – 1 – 2 – 4.
