Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — FUNDATEC 2025
Engenharia ElétricaAcionamentos e Controles Elétricos
- Código
- qg480390
- Banca
- FUNDATEC
- Órgão
- Prefeitura de Tangará da Serra - MT
- Ano
- 2025
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

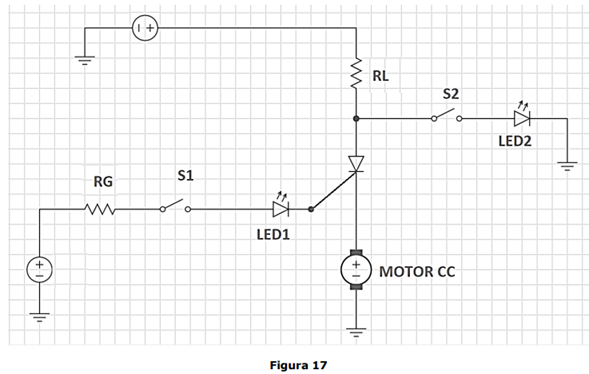

Analise o circuito da Figura 17 abaixo, considerando o que segue:• O circuito encontra-se inicialmente inativo.• As chaves S1 e S2 presentes no circuito encontram-se inicialmente abertas.• Considere as tensões e cargas adequadamente dimensionadas.
Com base nas informações apresentadas, analise as assertivas a seguir:I. Independentemente das situações das chaves S1 e S2, o motor CC não irá funcionar.II. Enquanto as chaves S1 e S2 permanecerem na situação inicial, o motor CC não irá funcionar.III. Ao fechar a chave S1, o LED1 acenderá e o motor CC entrará em funcionamento.IV. Após o fechamento da chave S1, o fechamento da chave S2 somente acenderá o LED2, não interferindo em nada no funcionamento do motor CC.V. Na situação da chave S1 fechada e chave S2 aberta, a chave S1 poderá ser aberta, pois o motor CC continuará funcionando, no entanto, o LED1 irá apagar.Quais estão corretas?
Com base nas informações apresentadas, analise as assertivas a seguir:I. Independentemente das situações das chaves S1 e S2, o motor CC não irá funcionar.II. Enquanto as chaves S1 e S2 permanecerem na situação inicial, o motor CC não irá funcionar.III. Ao fechar a chave S1, o LED1 acenderá e o motor CC entrará em funcionamento.IV. Após o fechamento da chave S1, o fechamento da chave S2 somente acenderá o LED2, não interferindo em nada no funcionamento do motor CC.V. Na situação da chave S1 fechada e chave S2 aberta, a chave S1 poderá ser aberta, pois o motor CC continuará funcionando, no entanto, o LED1 irá apagar.Quais estão corretas?- AApenas I.
- BApenas I e IV.
- CApenas II, III e V.
- DI, II, III, IV e V.
