Questão de Eletricidade — Equipamentos Elétricos — FUNDATEC 2025
EletricidadeEquipamentos Elétricos
- Código
- qg480399
- Banca
- FUNDATEC
- Órgão
- Prefeitura de Tangará da Serra - MT
- Ano
- 2025
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

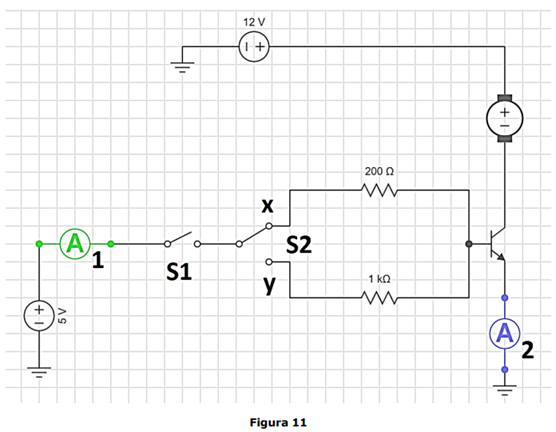

A Figura 11 apresenta uma típica configuração de driver de corrente paraacionamento de motores CC.Observações:• Transistor do tipo Darlington com hfe 1.000 que suporta correntes de coletor e emissor na faixa de5 A.• Motor CC com corrente de partida de 2 A.
Considerando o funcionamento do circuito e as informações apresentadas, assinale a alternativa correta.
Considerando o funcionamento do circuito e as informações apresentadas, assinale a alternativa correta.- ANo fechamento da chave S1, com a chave S2 na posição Y, o amperímetro A1 registra corrente de 2,04 mA; o amperímetro A2 registra 2,04 A, e o motor entra em funcionamento.
- BCom a chave S1 fechada e a chave S2 na posição X, o amperímetro A1 registra corrente de zero amperes.
- CNo fechamento da chave S1, com a chave S2 na posição X, o amperímetro A1 registra corrente de 2,04 mA; o amperímetro A2 registra 2,5 A, e o motor não funciona.
- DNo fechamento da chave S1, com a chave S2 na posição X, o amperímetro A1 registra corrente de 8 mA; o amperímetro A2 registra 2,5 A, e o motor funciona em velocidade menor do que quando a chave S2 está na posição Y.
