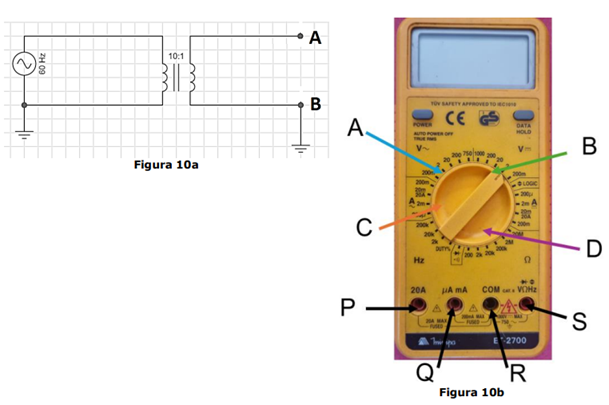

Assinale a alternativa que apresenta o correto ajuste do multímetro da Figura 10b para realizar a medida de tensão nos pontos A e B do circuito exibido na Figura 10a.Fonte: CA – 127 V, 60 Hz.
- ATerminal de ponteira preta em R, terminal de ponteira vermelha em S, seletor em A na escala de 20 V.
- BTerminal de ponteira preta em Q, terminal de ponteira vermelha em S, seletor em B na escala de 20 V.
- CTerminal de ponteira preta em R, terminal de ponteira vermelha em Q, seletor em C na escala de 20 mA.
- DTerminal de ponteira preta em R, terminal de ponteira vermelha em P, seletor em D na escala de 20 kOhms.
