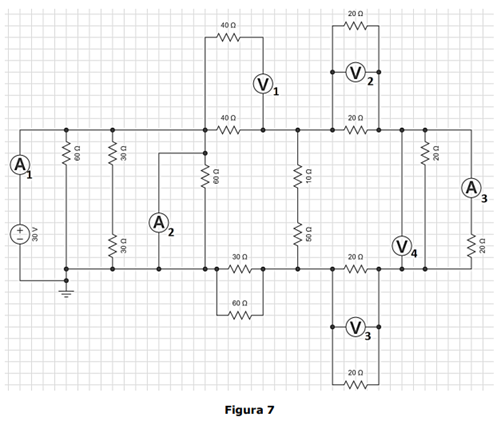

Analise o circuito apresentado na Figura 7 abaixo:
No circuito acima, ao menos um dos instrumentos de medição está instalado incorretamente. Considerando o exposto, assinale a alternativa correta.
No circuito acima, ao menos um dos instrumentos de medição está instalado incorretamente. Considerando o exposto, assinale a alternativa correta.- ATodos os voltímetros estão incorretamente instalados.
- BO voltímetro V1 e o amperímetro A2 estão incorretamente instalados.
- CO voltímetro V1 e o amperímetro A2 são os únicos instrumentos corretamente instalados.
- DTodos os amperímetros estão incorretamente instalados.
