Questão de Eletricidade — Transformadores — FUNDATEC 2025
EletricidadeTransformadores
- Código
- qg480412
- Banca
- FUNDATEC
- Órgão
- Prefeitura de Tangará da Serra - MT
- Ano
- 2025
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

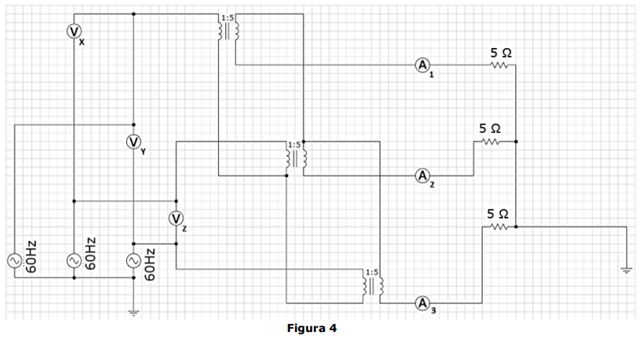

Analise o diagrama elétrico apresentado na Figura 4 e as informações apresentadasabaixo:• Tensão de fase: 100 V.• Relação de espiras 1:5
Com base no exposto, determine a configuração de ligação do transformador trifásico, a leitura do Voltímetro VY e a corrente no Amperímetro A1, respectivamente.
Com base no exposto, determine a configuração de ligação do transformador trifásico, a leitura do Voltímetro VY e a corrente no Amperímetro A1, respectivamente.- AConfiguração triângulo-triângulo – VY = 173,2 V – A₁ = 100 A.
- BConfiguração estrela-estrela – VY = 173,2 V – A₁ = 100 A.
- CConfiguração estrela-triângulo – VY = 173,2 V – A₁ = 173,2 A.
- DConfiguração triângulo-estrela – VY = 173,2 V – A₁ = 100 A.
